彩乐园【产品简介】

彩乐园名称：人工焊接除尘器悬臂式焊接除尘设备

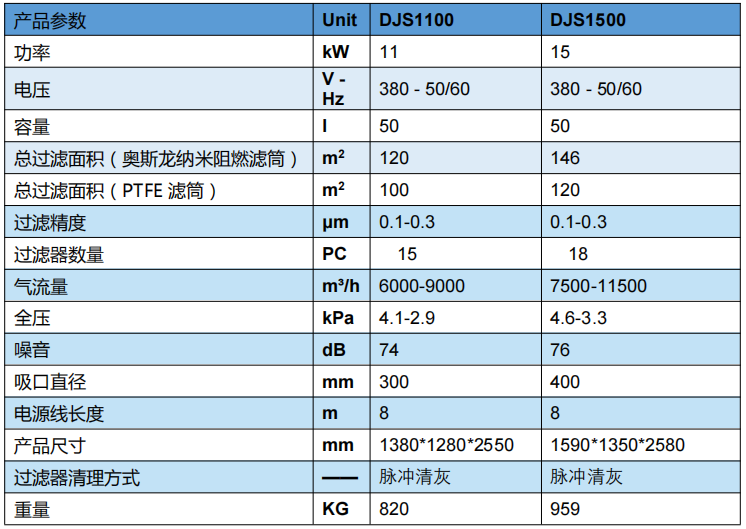

彩乐园型号：DJS1100/DJS1500

品牌：彩乐园

彩乐园人工焊接除尘器悬臂式焊接除尘设备一体式紧凑型结构，采用加厚冷轧板 制作而成，以保证机器的结构强度； 钣金采用激光切割，折弯等工艺，以 保证机器尺寸的精确；表面采用高温 静电喷粉烤漆，使工件表面涂层均匀， 提高表面处理质量，以保证机器的美 观耐用性。竖置旋卡式滤筒安装方式， 滤筒拆装方便，清灰时滤筒之间不会造成粉尘堆积，清理更彻底。

【适用范围】

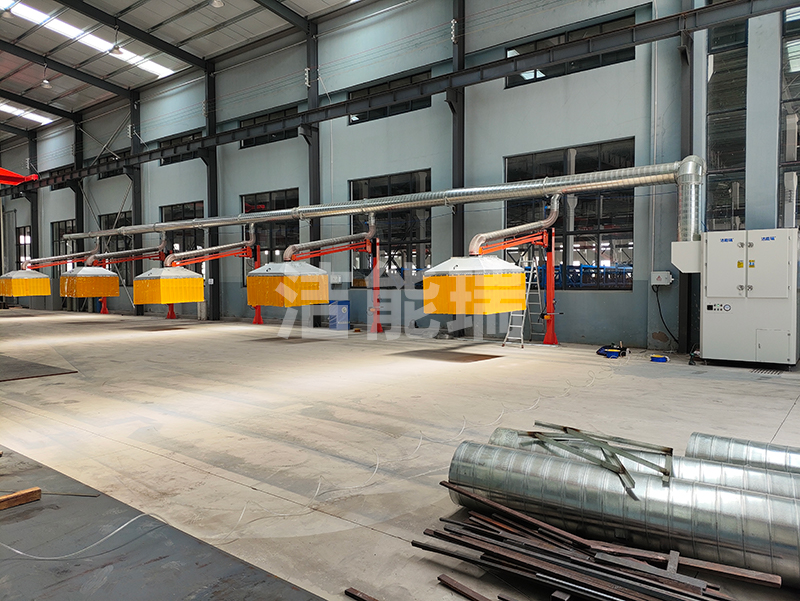

焊接机器人工作站烟尘治理、大型焊接车间烟尘净化、大型激光切割机、等离子激光切割机 除尘、火焰切割除尘，可放置室内收集与治理飘浮、悬浮粉尘和烟尘。

彩乐园【除尘器工作原理】

人工焊接除尘器悬臂式焊接除尘设备筒式除尘净化器主要由灰斗、过滤室、净气室、支架、喷吹清灰装置等部分组成。工作 时, 含尘气体由风道进入灰斗，大颗粒的粉尘由于重力作用，直接落入灰斗底部,较小的粉尘随 气流转折向上进入过滤室,并被阻留在高效滤芯外表面,净化了的洁净气体穿过高效滤芯,并 经 高效滤芯口和净气室进入风机，最后通过风机的作用力把洁净的空气排放出去。 随着设 备工作时间不断的增加,通过高效滤芯的粉尘越来越多，从而滤筒所受的阻力负荷也随之上 升，此时，使用脉冲反吹出去附着在滤筒上的粉尘。 如此循环交替，使滤筒的工作效率一 直保持不变，使通过除尘器的粉尘都能达到排放标准。

【产品特色】

1. 采用茵梦达（原西门子贝德电机）有效率高、结构新颖、造型美观、噪音低音，振动小、 绝缘等级高等特点。

彩乐园2. 西门子变频器可自动调整电机的功率、实现电机的变速运行，保持恒定的风量及风压， 并达到省电及延长过滤器使用寿命的目的；可控制电机的启动电流，充分降低启动电流， 使电机的维护成本降低。

3. 为达到理想的过滤效果，过滤器采用奥斯龙纳米阻燃滤筒/PTFE 热覆膜滤筒，表面过滤 材质光滑，让粉尘无法与之粘连，在旋转喷吹作用下瞬间剥离表面附着的粉尘，从而保 持更高效的清灰效率和更低的运行压损和能耗，粉尘不会渗透进滤材深处。15 个/18 个 筒式过滤器槽型折弯增大过滤面积，可达 100m²/120m²。在设备进风口增加扰流板，专业工业吸尘、除尘设备制造商 | 彩乐园设备 页 3 设备内部设计风道，粉尘吸入后起到预除尘效果，且可降低滤筒表面过滤风速，提升过 滤效果，0.3μm 以上粉尘过滤效率达 99.99%以上。滤筒窄长式设计清灰更彻底。

4. 滤筒清灰方式采用脉冲电磁阀连接喷嘴脉冲反吹，工作压力为 0.4-0.6Mpa,连接气源即 可使用。脉冲电磁阀由脉冲控制仪自动控制，可自由调整脉冲宽度和时间间隔，使清灰 效果更高、更彻底，以保护滤筒的使用寿命。电磁脉冲阀双膜片结构，控制灵敏，效率 高，可连续喷吹 100 万次或三年以上。

除尘器脉冲反吹原理： 脉冲反吹系统的组成由气缸、电磁脉冲阀、脉冲反吹控制仪、压缩空气组成。 脉冲阀的一端连接压缩空气储气缸，另一端连接电磁脉冲阀。排气阀由脉冲反吹控 制仪控制。当脉冲反吹控制仪无信号发出时，排气阀的活动挡板处于封闭排气孔的位置； 当程序控制仪发出信号时，活动挡板打开，储气缸的压缩空气迅速泄压，于是排气阀内 部的波纹膜被压向相反方向，喷气口打开，压缩空气经脉冲阀进入滤筒进行喷吹清灰。 当信号消失后活动挡板恢复至原来封闭排气阀的位置，波纹膜重新封闭喷气口，喷吹自 动停止。 每次喷吹清灰在 0.1~0.2s 左右完成，就是这一瞬间喷出的高压空气起到良好的清灰 效果，使附在过滤筒的粉尘被抖落，滤料表面吸附的微尘在气流作用下被抖落至集尘斗 中。脉冲喷吹气压为 0.4~0.6Mpa,且运行中须保持恒定不变的供气量。

彩乐园5. 50L 抽拉式集尘桶，方便倾倒，并采用开关门的方式，使机器更加整洁、美观。

彩乐园6. 采用施耐德电器，具有安全、稳定等特点，具有相序和过热、过载保护功能。

彩乐园 7. 标配远程/本地开关功能，可根据工况选择本地开关或与设备配套联动开关。

8. 设备配置压差表，可测量机器运行时的压力。
